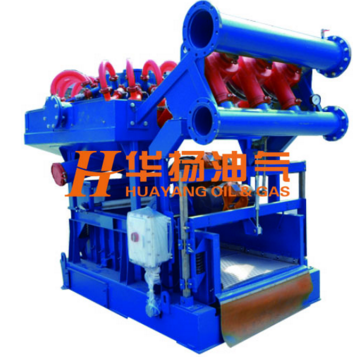

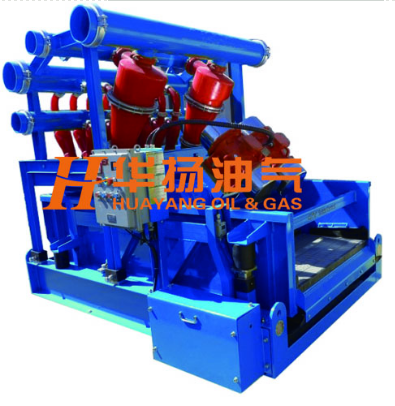

钻井液泥浆清洁器的安装、操作、维护及故障排除
作者:西安华扬油气设备有限公司 发布日期:2020-04-30
一、泥浆清洁器在钻井系统中的安装
华扬系列清洁器是整体安装并装运的,不需要额外的装置。将泥浆清洁器坐落在沉沙罐/仓上方。
注意:位置的偏差可能改变筛网分离性能。
旋流器的供浆泵入口充分浸入到液体中时使用效果最好。如果可能,供浆泵安装位置平面低于泥浆坑/罐中的液面位置。或者,主吸入口的扬程保持在最小。在吸入管线上安装止回阀或脚踩阀。筛网要放平,安装紧凑平整.
在起吊或移动设备之前,需特别注意第六章有关起吊点和平衡杆使用的说明。

安装顺序
请按以下步骤安装华扬-D系列直线筛。 根据使用者设施的不同,以往安装类似设备经验的不同,以下顺序可以适当调整。
1. 在安装现场定位并调平设备。
2. 检查旋流器安装紧固与否。
3. 检查旋流器进出口管线连接是否完善坚固。
4. 将可调流量泥浆供给管线接在振动筛进料箱上。
5. 检查并确保横向支撑、支撑压条、侧向支撑均可靠安装于相应位置,检查并确保筛布安装平整,张紧适度、均匀。
必要的空间和位置
必须在设备周围保留足够的空间,来维护、检查以及调节设备。 推荐在振动筛底座和四周外围障碍物之间保留2.5ft(760mm)的空间大小。

二、泥浆清洁器初始启动和正常启动的操作说明,以及正常关断的操作说明。
操作安全
警告! 启动设备前必须打开锁紧装置,否则会造成设备的严重损坏或其它意外事故。
警告! 在启动设备前,确保所有人员都远离设备。

警告! 电机在运行过程中,外壳会变热,可能引起烧伤。 在电机运行期间或者刚刚停转时,不可触摸电机外壳。

警告! 在调解筛床角度之前,确保其他人员都远离设备。
初始启动
执行初始启动的程序适用于清洁器第一次启动或者在其放置很长一段时间后再启动的情况。
请参考下边关于初始启动的说明。
1 确保所有操作维护人员都阅读并理解操作安全一节的内容。
2 确保设备正确安装完毕。
3 检查并确保锁紧装置处于打开状态,确保筛布已正确安装在筛板上,并没有任何妨碍设备运行的物件,尤其筛布上不能有杂物。
4 检查安装现场所有的周围设施和公用电气是否可正常使用。
5 按照以下正常启动程序启动清洁器。
 正常启动
以下步骤使用于设备每次正常启动的情况。
1 确保所有操作维护人员都阅读并理解关于操作安全的内容。
2 检查并确保锁紧装置处于打开状态(参考第十章),确保筛布已正确安装在筛板上,并没有任何妨碍设备运行的物件,尤其筛布上不能有杂物。
3 按下电机“START”(开)按钮,电机通电。 五分钟后电机可达到运行温度。
4 适度打开可调流量泥浆供给管线,使泥浆通过进料箱均匀流入筛布。
5 观察筛布上物料的形状,按照筛框角度调节系统所述调节筛框角度,以及供给泥浆流量,以使筛布面上的泥浆流达到理想的流动状态。
正常关闭
正常关闭的程序适用于控制中的停止运行动作。 正常关闭程序运用于设备清洁、润滑、检查、调节以及筛布更换等情况。
步骤如下:
1 将振动筛导流或断流。
2 将富余的或不足的物料和液体从筛框中排走。
3 关闭电机电源,使电机停止运转。
4 将设备锁定并标示。
5 使用软水管冲洗筛布,将残留的物料从筛布以及其接触筛框侧壁的边角上冲洗干净。
三、设备维护
请一定遵循相关安全规则对设备进行维护。以下维护是建议型的,请根据具体使用条件和环境进行维护:
在进行任何维护前,让有电工证的人员证实电源已被切断。
清理所有部件和工作区域。
在设备或部件下工作前将重物进行固定或阻挡。
任何重物的起吊都需要有协助。
在使用振动筛之前,要取走所有的筛网。
再次启动设备前确保所有的工具,旧的配件,比如螺母,螺栓,垫片等已被清除。
不要在筛箱上焊接任何东西。
维护只能由有资历的人来实施/完成。
注:请参照振动筛手册进行所有振动筛整机的相关维护
更换旋流
高压下磨损力强的颗粒对旋流器造成很大磨损。配备的卡箍式旋流器让操作者很容易地更换旋流器。
将旋流器壳体部分打开检查磨损或损坏程度
根据具体磨损程度更换相应部分。
调整喷嘴大小
正确的喷嘴根据在泥浆中的固体量进行调整。调整喷嘴大小确保足够泥浆或砂砾能喷射出来。喷嘴大小从1”到1 1/2”
注意:如果喷嘴太大,那么底流喷出的液体太多将导致可用泥浆流失;如果喷嘴太小,固体或泥浆便形成绳状出液而不能喷射。这将导致一些固体回流到泥浆中,使除泥效率降低。

四、故障排除
故障表现 可能的原因 纠正措施
进浆管汇压力太低

不正确的叶轮尺寸

· 确保泵的叶轮能提供75-90英尺的扬程
· 确保进浆管线的高度在泥浆平面
· 确保泵提供了加速度
· 确保旋流器的数量和规格正确合理



旋流器喷出的底流太少



不正确的供浆压力
·确保进口压力在流量为9.5或10GPM时最低为30PSI,最好是35PSI
· 确保喷嘴阀尺寸正确
· 确保喷嘴阀没有被堵塞
· 如果没有砂子或非常少,在过流管线上安装一个真空破坏器
旋流器底流呈现绳状 喷嘴阀太小
进入压力太低
· 根据需要调整
旋流器底流比重大 旋流器喷出泥浆流比进浆比重大 · 将喷嘴阀调大
太多的钻井液流经出浆过流管线 底流并没有喷射 · 确保含砂量足以使用除砂器
· 将喷嘴换小
